Redes inalambricas

REDES INALAMBRICAS


1. ¿Defina red inalámbrica?

Una red inalámbrica es aquella que posibilita la conexión de dos o más equipos entre sí, sin que intervengan cables, es decir, comunican por un medio de transmisión no guiado (sin cables) mediante ondas electromagnéticas. La transmisión y la recepción se realizan a través de antenas.

2. ¿Para que sirve o que regula los siguientes estándares por WLAN?

· 802.11 V: permitir la configuración remota de los dispositivos cliente de forma centralizada o distribuida, a través de un mecanismo de capa 2.
Además, incluye la capacidad de la red para supervisar, configurar y actualizar las estaciones cliente y a su vez se desglosan en cuatro categorías: mecanismos de ahorro de energía con dispositivos de mano VoIP Wi-Fi en mente; posicionamiento, para proporcionar nuevos servicios dependientes de la ubicación; temporización, para soportar aplicaciones que requieren un calibrado muy preciso; y coexistencia, que reúne mecanismos para reducir la interferencia entre diferentes tecnologías en un mismo dispositivo.

· 802.11: presenta velocidades de transmisión de 2Mbps y opera en la banda de 5 Ghz, por lo tanto, no puede interoperar con equipos del estándar 802.11b, excepto si se dispone de equipos que implementen ambos estándares.
Es usada por los teléfonos inalámbricos y los hornos de microondas y a su vez el utilizar la banda de 5 GHz representa una ventaja del estándar 802.11a, dado que se presentan menos interferencias. Sin embargo, la utilización de esta banda también tiene sus desventajas, dado que restringe el uso de los equipos 802.11a a únicamente puntos en línea de vista, con lo que se hace necesario la instalación de un mayor número de puntos de acceso.

· 802.11 g: Este utiliza la banda de 2.4 Ghz (al igual que el estándar 802.11b) y opera a una velocidad teórica máxima de 54 Mbit/s.
Es compatible con el estándar b y utiliza las mismas frecuencias. Buena parte del proceso de diseño del estándar lo tomó el hacer compatibles los dos estándares. Sin embargo, en redes bajo el estándar g la presencia de nodos bajo el estándar b reduce significativamente la velocidad de transmisión permitiendo hacer comunicaciones de hasta 50 km con antenas parabólicas apropiadas.


3. ¿En que radica la inseguridad de las redes inalámbricas?

Las inseguridades de las redes inalámbricas radica en:
· Configuración del propio “servidor” (puntos de accesos).
· La “escucha” (pinchar la comunicación del envió de paquetes).
· “Portadoras” o pisarnos nuestro radio de onda (NO MUY COMÚN), mandan paquetes al aire, pero esta posibilidad es real.
· Nuestro sistema de encriptación (WEP, Wirelles Equivalent Privacy , el mas usado es de 128 Bits, pero depende el uso que le demos a nuestra red.
Además, en la posibilidad de interceptar distintas redes inalámbricas para de alguna manera capturar información o generar robos de sesión. Para ello se citan algunos ejemplos:

· el hacer uso de programas que capturen todo el tráfico que circule por la red inalámbrica a la que el usuario legitimo está conectado,
· el robo de sesión que se produce cuando las credenciales de conexión a una red inalámbrica son enviadas sin ningún tipo descifrado
· la posibilidad de que el atacante sea capaz de colocarse entre el cliente y el punto de acceso, interceptando todo el grafico que circula entre ambos pudiendo capturar información sensible
· El atacante puede interceptar el grafico que circula por la red para enviarla a su destinatario y así, manipulando la comunicación de un usuario legitimo con su destinatario.


4. ¿Que requisitos debe cumplir una red inalámbrica para ser segura?

1. Ubicar el punto de acceso en un lugar razonable dependiendo del área de cobertura que se desee.
2. Control de acceso seguro con autentificación bidireccional.
3. Control y filtrado de direcciones MAC e identificadores de red para restringir los adaptadores y puntos de acceso que se puedan conectar a la red.
4. Configuración WEP (muy importante) , la seguridad del cifrado de paquetes que se transmiten es fundamental en la redes inalámbricas, la codificación puede ser mas o menos segura dependiendo del tamaño de la clave creada y su nivel , la mas recomendable es de 128 Bits.
5. El cambio de las claves por defecto cuando instalemos el software del Punto De Acceso.
6. Crear varias claves WEP ,para el punto de acceso y los clientes y que varíen cada día.
7. Utilizar opciones no compatibles, si nuestra red es de una misma marca podemos escoger esta opción para tener un punto mas de seguridad, esto hará que nuestro posible intruso tenga que trabajar con un modelo compatible al nuestro.
8. Radio de transmisión o extensión de cobertura , este punto no es muy común en todo los modelos ,resulta mas caro, pero si se puede controlar el radio de transmisión al circulo de nuestra red podemos conseguir un nivel de seguridad muy alto y bastante útil.


5. Consulta acerca de cada uno de los siguientes métodos para configurar una red inalámbrica segura

· WEP: protocolo para redes Wireless que permite cifrar la información que se transmite. Sus redes cableadas de ser adaptados con facilidad, hace mas propicio y susceptible la transmisión de mensajes de difusión por ondas de radio. Además puede ser usado como medio para cifrar los paquetes de datos luego de la autenticación del punto de acceso.

· RPV: Permite una extensión de la red local sobre una red pública o no controlada, un ejemplo claro de dicho concepto es el Internet. Que de alguna manera permite a los miembros del equipo de soporte técnico la conexión desde su casa al centro de cómputo, o que un usuario pueda acceder a su equipo doméstico desde un sitio remoto.

· 802.1 x: Norma para el control de acceso a red basada en puertos, previniendo el acceso por tal puerto si la autentificación falla, además puede configurarse para autenticar nodos que están equipados con software suplicante eliminando el acceso no autorizado a la red al nivel de la capa de enlace de datos.

· WVA: consiste en un mecanismo de control de acceso a una red inalámbrica, empleando el cifrado de clave dinámico para adoptar la autentificación de usuarios mediante el uso de un servidor, donde se almacenan las credenciales y contraseñas de los usuarios de la red gracias a una clave compartida ([PSK], Pre-Shared Key), que de un modo similar al WEP, requiere introducir la misma clave en todos los equipos de la red.

LABORATORIO 9

TEMA: INTRODUCCION A PACKET TRACER

INTEGRANTES:
· Carlos David Morales Peña
· José Luis Mendoza García

OBJETIVOS:
· Explorar el modo de tiempo real de packet tracer
· Explorar el área lógica de trabajo
· Explorar la operación del packet tracer
· Conectar dispositivos
· Examinar la configuración de un dispositivo
· Repasar la configuración estándar del laboratorio
· Obtener una visión general de los dispositivos

RECURSOS:
· Un computador
· Packet Tracer

CONCEPTOS BASICOS:

· Gateway : conjunto de hardware y software que conecta redes que utilizan protocolos de comunicación diferentes, o que transmite datos por una red entre dos aplicaciones no compatibles. El gateway cambia el formato de los datos de manera que los pueda entender la aplicación que los recibe.

· Switch: es un dispositivo de conmutación que permite el control de distintos equipos con tan sólo un monitor, un teclado y un ratón. Esta utilidad nos permite disponer en nuestro puesto una única consola, para manejar varios PC o servidores al mismo tiempo, conmutando de uno a otro según nuestras necesidades.

· Router: es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un router es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

· Interface: Conexión e interacción entre hardware, software y el usuario. Los usuarios “conversan” con el software. El software “conversa” con el hardware y otro software. El hardware “conversa” con otro hardware. Todo este “diálogo” no es más que el uso de interfaces. Las interfaces deben diseñarse, desarrollarse, probarse y rediseñarse; y con cada encarnación nace una nueva especificación que puede convertirse en un estándar más, de hecho o regulado.

· Mac: es un identificador de 48 bits (6 octetos) que corresponde de forma única a una ethernet de red. Es individual, cada dispositivo tiene su propia dirección MAC determinada y configurada por el IEEE (los últimos 24 bits) y el fabricante (los primeros 24 bits) utilizando el OUI. La mayoría de los protocolos que trabajan en la capa 2 del modelo OSI usan una de las tres numeraciones manejadas por el IEEE: MAC-48, EUI-48, y EUI-64 las cuales han sido diseñadas para ser identificadores globalmente únicos. No todos los protocolos de comunicación usan direcciones MAC, y no todos los protocolos requieren identificadores globalmente únicos.

· Servidor: computadora conectada a una red que pone sus recursos a disposición del resto de los integrantes de la red. Suele utilizarse para mantener datos centralizados o para gestionar recursos compartidos. Internet es en último término un conjunto de servidores que proporcionan servicios de transferencia de ficheros, correo electrónico o páginas WEB, entre otros. En ocasiones se utiliza el término servidor para referirse al software que permite que se pueda compartir la información.

· Vlan: es un método de crear redes lógicamente independientes dentro de una misma red física. Varias VLANs pueden coexistir en un único conmutador físico o en una única red física. Son útiles para reducir el tamaño del Dominio de difusión y ayudan en la administración de la red separando segmentos lógicos de una red de área local, son una red de ordenadores que se comportan como si estuviesen conectados al mismo conmutador, aunque pueden estar en realidad conectados físicamente a diferentes segmentos de una red de área local.

· Hub: es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos. También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión.

PROCEDIMIENTOS:
1. Abrir el programa de packet tracer y en él elaborar un área lógica de trabajo en la cual, colocar dispositivos e interconectarlos entre ellos

2. Configurar las aplicaciones del router, de tal manera que podamos agregar un nuevo puerto a este dispositivo
3. Acceder a la configuración del router, para luego, ingresar la dirección Ip y la mascara de subred en la aplicación de serial y FastEthernet.



4. Ingresar al centro de configuracion del Eagle Server, almacenado la direccion IP, la mascara de subred y el gateway

5. Abrir el comando de configuración del PC para introducir el numero del gateway
6. Ingresar al comando Desktop que se encuentra en la aplicación del PC

7. Al terminar de configurar todas las debidas aplicaciones que se necesitan para enviar un paquete de datos del PC al router, debemos enviar un mensaje entre los mismos con el fin de verificar si la conexión se encuentra en buen estado.

RESULTADOS:
· Se maneja packet tracer mediante operaciones de área lógica
· Se aprende a configurar y manejar los dispositivos necesarios para armar un área lógica de trabajo

LABORATORIO N-8

Tema: Sistema operativo

OBEJETIVOS
· Comprender que es sistema operativo UNIX y MS-DOS
· Entender el concepto de partición y sistema de archivos
· Prepara el disco duro para instalar Windows



CONCEPTOS BÁSICOS

· Sistema operativo: es un software de sistema, es decir, un conjunto de programas de computación destinados a realizar muchas tareas entre las que destaca la administración eficaz de sus recursos.

· Unix: es un sistema operativo portable, multitarea y multiusuario; desarrollado, en principio, en 1969 por un grupo de empleados de los laboratorios Bell de AT&T, entre los que figuran Ken Thompson, Dennis Ritchie y Douglas McIlroy.

· MS-DOS: son las signas de Microsoft Disk Operating System, Sistema operativo de disco de Microsoft. Es un sistema operativo comercializado por Microsoft perteneciente a la familia DOS. Fue un sistema operativo para el IBM PC que alcanzó gran difusión.

· STEVE JOBS: es un famoso empresario e informático estadounidense, presidente de Apple Inc., y una de las más importantes figuras de la industria de la computación y del entretenimiento.
Junto al co-fundador de Apple, Steve Wozniak, Jobs ayudó a la popularización de la computadora personal a finales de los años 70. A principio de los años 80, todavía en Apple, Jobs fue de los primeros en entrever el potencial comercial de los sistemas de Interfaz Gráfico de Usuario (GUI).
Después de tener problemas con la cúpula directiva de la empresa que el mismo fundó, Jobs fue despedido de Apple Computer en 1985, fundando la compañía NeXT posteriormente, la cual fue reabsorbida por la propia Apple Computer en 1997, donde Jobs es presidente (CEO) desde entonces.

· BILL GATES: más conocido como Bill Gates, es un empresario y filántropo estadounidense, cofundador de la empresa de software Microsoft, productora del sistema operativo para computadoras personales más utilizado en el mundo, Microsoft Windows.

· SISTEMA DE ARCHIVOS: estructuran la información guardada en una unidad de almacenamiento (normalmente un disco duro de una computadora), que luego será representada ya sea textual o gráficamente utilizando un gestor de archivos. La mayoría de los sistemas operativos poseen su propio sistema de archivos.

· NTFS: es un sistema de archivos diseñado específicamente para Windows NT (incluyendo las versiones Windows 2000, Windows 2003, Windows XP, Windows Vista y Windows 7), con el objetivo de crear un sistema de archivos eficiente, robusto y con seguridad incorporada desde su base.

· Sistema de Archivos Jerárquicos (HFS), es un sistema de archivos desarrollado por Apple Inc. para su uso en computadores que corren Mac OS. Originalmente diseñado para ser usado en disquetes y discos duros, también es posible encontrarlo en dispositivos de solo-lectura como los CD-ROMs.

· UDF es el 'nuevo' Sistema de Archivo para CD/DVD/BD/HD DVD que ya se usa en muchas situaciones.Dentro de este mismo tipo de Sistema de Archivo ya han habido numerosos cambios, y así usted podrá encontrarse con UDF 1.02, UDF 1.5 y UDF 2.0

· LINUX: es uno de los términos empleados para referirse al sistema operativo libre similar a Unix que utiliza el núcleo Linux y herramientas de sistema GNU. Su desarrollo es uno de los ejemplos más prominentes de software libre; todo el código fuente puede ser utilizado, modificado y redistribuido libremente por cualquiera bajo los términos de la GPL (Licencia Pública General de GNU) y otras licencias libres.



PROCEDIMIENTO:

Entrar al setup, en el menú principal buscar la opción Advance BIOS, posteriormente utilizar la opción First boot device y colocar la introducción de iniciar el disco duro por la unidad de CD y posteriormente guardar los cambios.
Reiniciar el equipo, esperar que el PC lea el CD de instalación de Windows aparecerá en la pantalla el programa de instalación al Windows cargando los archivos Windows xp luego se verán las particiones de los sistemas de archivos.
Allí en las particiones, seleccionar la partición que desea eliminar, las particiones son dos: Primarias y de extensión. Después de haber hecho todo esto iniciar el formateo d el equipo e iniciar a instalar el sistema operativo del pc

RESULTADOS:
· Aprender a Instalar el sistema operativo Windows

LABORATORIO 7

OBJETIVOS
1. Reconocer las funciones de la Bios
2. Reconocer físicamente y estructuralmente los componentes de la BIOS CD-ROM y setup
3. Identificar las funciones del programa Setup

CONCEPTOS BASICOS

· Memoria ROM:

es la memoria que se utiliza para almacenar los programas que ponen en marcha el ordenador y realizan los diagnósticos. La mayoría de los ordenadores tienen una cantidad pequeña de memoria ROM (algunos miles de bytes).Puesto que la memoria ROM también permite acceso aleatorio, si queremos ser precisos, la memoria RAM debería llamarse memoria RAM de lectura y escritura, y la memoria ROM memoria RAM de sólo lectura.

· Memoria Dim:

Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.

· Memoria Eprom:

Es un tipo de chip de memoria ROM no volátil que Se programan mediante un dispositivo electrónico que proporciona voltajes superiores a los normalmente utilizados en los circuitos electrónicos. Las celdas que reciben carga se leen entonces como un 1.


· Memoria Eeprom, fush room: Es un tipo de memoria ROM que puede ser programado, borrado y reprogramado eléctricamente, a diferencia de la EPROM que ha de borrarse mediante un aparato que emite rayos ultravioletas. Son memorias no volátiles.Las celdas de memoria de una EPROM están constituidas por un transistor MOS, que tiene una compuerta flotante, su estado normal esta cortado y la salida proporciona un 1 lógico.

· Memoria Cmos: Es un tipo de memoria que en los ordendores se utiliza para guardar los datos básicos de hardware y de configuración. Por ejemplo, ahí se guarda la información sobre los discos duros (cuántos y de qué características). También se guardan otras informaciones como la fecha y la hora. Para que esa información se mantenga, es preciso que la CMOS siempre tenga corriente eléctrica. Cuando el ordenador está apagado (y/o desenchufado) esa energía se obtiene de una pequeña pila o batería ubicada en la placa base. Hace algunos años se tenía la costumbre de usar pilas recargables, que eran recargadas cuando el ordenador estaba encendido. Ahora se suelen usar pilas de botón, no recargables, de larga duración (tres o cuatro años).


PROCEDIMIENTO:

· Verificar si el computador presenta algún daño interno accediendo a su encendido normal
· Apagar el computador para acceder a la configuración

· Destapamos la carcasa de la CPU y retiramos la BIOS de allí y la desplazamos a otros puertos
· Ingresar al SETUP pulsando la tecla SUPR justo en el momento de encenderse le computador

· Al entrar al SETUP y guardar los cambios
· Al acceder al SETUP podemos configurar la configuración personalizada del computador
· Verificar estas configuraciones mediante el programa
· Configurar la fecha y la hora si esta no se encuentra bien programada



RESULTADOS

· Configuramos la fecha y hora del computador
· Al sacar la BIOS y al volverla a introducir en el PC la configuración siempre será igual siempre y cuando guardemos en el sistema SETUP
· Verificamos las distintas configuraciones mediante el SETUP en beneficio de l computador

LABORATORIO Nº 6

ARRANQUE MINIMO DEL COMPUTADOR

OBJETIVOS:
Reconocer la arquitectura básica del computador
Establecer el proceso de arranque mínimo
Identificar normas de seguridad a tener en cuenta al ensamblar y/o hacer mantenimiento al computador


CONCEPTOS BASICOS

Board: es un código de software que localiza y carga el sistema operativo en la RAM; es un software muy básico instalado en la placa base que permite que ésta cumpla su cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y configuración del hardware del sistema que, como mínimo, maneja el teclado y proporciona salida básica (emitiendo pitidos normalizados por el altavoz de la computadora si se producen fallos) durante el arranque.


Fuente de poder: es un circuito que convierte la tensión alterna de la red industrial en una tensión prácticamente continua que se define como la potencia total de salida entre la potencia activa de entrada. El factor de potencia es la potencia activa entre la potencia aparente de entrada. Es una medida de la calidad de la corriente.

Conectores: son interfaces para conectar dispositivos mediante cables. Generalmente tienen un extremo macho con clavijas que sobresalen. Este enchufe debe insertarse en una parte hembra (también denominada socket), que incluye agujeros para acomodar las clavijas. Sin embargo, existen enchufes "hermafroditas" que pueden actuar como enchufes macho o hembra y se pueden insertar en cualquiera de los dos.



REQUISITOS
computador
Destornillador
Sopladora
Manilla antiestática

PROCEDIMIENTOS


- Encender el computador y observar que funcione normalmente
- Apagar y desconectar todos dispositivos externos de la CPU
- destapar la CPU con mucho cuidado, observando como están conectados todos los circuitos para no cometer errores al momento de volver a conctarlos
- sacamos la fuente de poder y la board
- or fuera del cascaron de la CPU, conectar la fuente de poder y el monitor a la board, observar que todo este bien conectado
- encender la fuente de poder y observar si en el monitor da imagen
- en caso positivo o negativo a la acción anterior apagar la fuente de poder
- introducir la board y la fuente de poder en la CPU volviendo a hacer el anterior proceso
- si todo esta funcionando normalmente, conectar los demás dispositivos ala board
- cerrar la CPU dejándola en funcionamiento


RESULTADOS

· aprendimos la forma correcta de cómo armar y desarmar una cpu
· reconocimos los dispositivos internos y externos que conformar ala cpu y la respectiva función que estos cumplen
· aprendimos la forma de cómo encender el computador mediante arranque mínimo generado por la fuente de poder

DIAPOSITIVAS DE LA TRANSMISION DE LA SEÑAL

ESTE ES EL LINK PARA ACCEDER A LA DIAPOSITIVA
http://www.scribd.com/doc/18515356/TRANSMISION-DE-LA-SENAL?secret_password=1fwmcu105sseaqr98p1t

LABORATORIO nº 4

TITULO: PONCHADO de cables
objetivos:
Ø Identificar la norma ANSIT568-A y T568-B
Ø Utilizar la ponchadora
Ø Configurar una red punto a punto (P2P)
Ø Aplicar comandos para conexión (PING)

CONCEPTOS BASICOS:
Ø Norma T568-A y T568-B: proporcionan una serie de prácticas recomendadas para el diseño e instalación de sistemas de cableado que soporten una amplia variedad de los servicios existentes, y la posibilidad de soportar servicios futuros que sean diseñados considerando los estándares de cableado

Ø Cable directo: El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. En este caso ambos extremos del cable deben de tener la misma distribución. No existe diferencia alguna en la conectividad entre la distribución 568B y la distribución 568A siempre y cuando en ambos extremos se use la misma


Ø Cable cruzado: Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full duplex

El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores, un extremo del cable debe tener la distribución 568A y el otro 568B. Para crear un cable cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit Ethernet (variante B1).

Ø Red punto a punto: se usa para comunicar únicamente dos nodos, En una red punto a punto, los dispositivos en red actúan como socios iguales, o pares entre sí. Como pares, cada dispositivo puede tomar el rol de esclavo o la función de maestro. Su eficiencia decrece rápidamente a medida que la cantidad de dispositivos en la red aumenta.

Ø Ping: Este comando nos permite enviar un "paquete" de prueba a otro ordenador, comprueba el estado de la conexión con uno o varios equipos remotos por medio de los paquetes de solicitud de eco y de respuesta de eco (ambos definidos en el protocolo de red ICMP) para determinar si un sistema IP específico es accesible en una red. Es útil para diagnosticar los errores en redes o enrutadores IP.

Ø IPCONF16: nos muetra una informacion detallada de datos sobre todos nuestros adaptadores de red. Lo mejor es ejecutar un IPCONFIG /ALL y como la salida de datos es muy grande deberemos o bien redirigirla a un fichero o simplemente teclear: I


RECURSOS:
Ø Ponchadora
Ø Cable UTP categoría SE
Ø Conectores RJ45
Ø 2 PC
Ø Red sala 5

PROCEDIMIENTO:

· Se prepara el cable de par cruzado de acuerdo a sus colores utilizando la ponchadora
· Principal se toma el cable de par cruzado y se conecta a los dos computadores en que se va a trabajar
· Se introduce en el computador en la parte de panel de control en función de conexiones de red

· Al estar en conexión de red en la parte de conexión de área local se le da clic derecho, en propiedades

Se selecciona protocolo de internet (TCP/IP) dándole propiedades

· Seleccionamos una dirección IP especifica
· Dándole aceptar ellas nos muestra automáticamente la mascara de subred
· Cerramos todas las aplicaciones y abrimos sistemas ubicado en el panel de control

· Se introduce el nombre personal y el del grupo en el cual vamos a compartir documentos


· Se ingresa a inicio en la opción de ejecutar

Después de haber entrado le damos el símbolo del sistema

· Siguientemente le damos ping o llamado al otro computador el cual nos debe responder positivamente

LABORATORIO 5

CONOCIMIENTO DE PACKET TRACER


1. OBJETIVOS

- INSTALAR PACKET TRACER
- IDENTIFICAR LOS ELEMENTOS DE LA INTERFAZ DE PACKET TRACER
- PREPARAR UNA CONEXIÓN PUNTO A PUNTO DESDE PACKET TRACER



2. CONCEPTOS BASICOS


-PACKET TRACER: es la herramienta de aprendizaje y simulación de redes interactiva para los instructores y alumnos de Cisco
-P.D.U.: Unidades de Datos de Protocolo. Se utiliza para el intercambio entre unidades parejas, dentro de una capa del modelo OSI. Existen dos clases de PDUs:
· PDU de datos, que contiene los datos del usuario final (en el caso de la capa de aplicación) o la PDU del nivel inmediatamente superior.
· PDU de control, que sirven para gobernar el comportamiento completo del protocolo en sus funciones de establecimiento y ruptura de la conexión, control de flujo, control de errores, etc. No contienen información alguna proveniente del nivel N+1.
-CONEXIÓN CRUZADA: Un cable cruzado es aquel donde en los extremos la configuracion es diferente. El cable cruzado, como su nombre lo dice, cruza las terminales de transmision de un lado para que llegue a recepcion del otro, y la recepcion del origen a trque deberá hacer es ponchar un extremo del cable con la norma T568A y el otro extremo con la norma T568B.


CONEXIÓN PUNTO A PUNTO: En una red punto a punto, los dispositivos en red actúan como socios iguales, o pares entre sí. Como pares, cada dispositivo puede tomar el rol de esclavo o la función de maestro. En un momento, el dispositivo A, por ejemplo, puede hacer una petición de un mensaje / dato del dispositivo B, y este es el que le responde enviando el mensaje / dato al dispositivo A. El dispositivo A funciona como esclavo, mientras que B funciona como maestro. Un momento después los dispositivos A y B pueden revertir los roles: B, como esclavo, hace una solicitud a A, y A, como maestro, responde a la solicitud de B. A y B permanecen en una relación reciproca o par entre ellos.
Las redes punto a punto son relativamente fáciles de instalar y operar. A medida que las redes crecen, las relaciones punto a punto se vuelven más difíciles de coordinar y operar. Su eficiencia decrece rápidamente a medida que la cantidad de dispositivos en la red aumenta.

DIRECCIONES IP: es un número que identifica de manera lógica y jerárquica a una interfaz de un dispositivo (habitualmente una computadora) dentro de una red que utilice el protocolo IP (Internet Protocol), que corresponde al nivel de red del protocolo TCP/IP. Dicho número no se ha de confundir con la dirección MAC que es un número hexadecimal fijo que es asignado a la tarjeta o dispositivo de red por el fabricante, mientras que la dirección IP se puede cambiar.


3. RECURSOS

-PC
SOFWARE
USB




4. PROCEDIMIENTOS


Ø El programa packet tracer se instala comummente

Ø Posteriormente a la instalación abrimos el packet trace el cual debemos crackear para que quede en español

Ø En la pantalla anterior podemos observar las herramientas comunes para poder instalar una red.
Ø Para preparar una conexión punto a punto en packet tracer seleccionando la opción de computador y aplicándola





Ø Siguiendo con el procedimiento se coloca el cable de par cruzado de computador a computador.

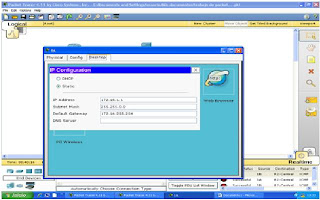

Ø Se le da doble clic encima de un computador para poder configurar la dirección IP, posteriormente hacer lo mismo con el otro pc


Ø El siguiente paso es enviar un mensaje de un computador a otro, con la opción de mensaje que esta ubicada aun lado del programa



Ø Finalmente el programa nos muestra la afirmación de recepción del mensaje

LABORATORIO Nº 2

TEMA:
Resistencias en serie y paralelo


OBJETIVOS:
1. Realizar mediciones sobre agrupaciones de resistencias.
2. Aplicar los criterios para la obtención de resistencias equivalentes


CONCEPTOS BASICOS:


Ley de Ohm:

La Ley de Ohm establece que "La intensidad de la corriente eléctrica que circula por un conductor es directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la resistencia del mismo", se puede expresar matemáticamente en la siguiente ecuación:Donde, empleando unidades del Sistema internacional, tenemos que:I = Intensidad en amperios (A)V = Diferencia de potencial en voltios (V)R = Resistencia en ohmios (Ω).

Esta ley no se cumple, por ejemplo, cuando la resistencia del conductor varía con la temperatura, y la temperatura del conductor depende de la intensidad de corriente y el tiempo que esté circulando.



Resistencias:

Se denomina resistencia eléctrica, simbolizada habitualmente como R, a la dificultad u oposición que presenta un cuerpo al paso de una corriente eléctrica para circular a través de él.

En el Sistema Internacional de Unidades, su valor se expresa en ohmios, que se designa con la letra griega omega mayúscula, Ω. Para su medida existen diversos métodos, entre los que se encuentra el uso de un ohmímetro.Esta definición es válida para la corriente continua y para la corriente alterna cuando se trate de elementos resistivos puros, esto es, sin componente inductiva ni capacitiva. De existir estos componentes reactivos, la oposición presentada a la circulación de corriente recibe el nombre de impedancia.Según sea la magnitud de esta oposición, las sustancias se clasifican en conductoras, aislantes y semiconductoras.

Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nulo

Multimetro:

Un multímetro, a veces también denominado polímetro o tester, es un instrumento de medida que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por personal en toda la gama de electrónica y electricidad.




Código de colores en las resistencias:

Se usan normalmente 4 bandas de color, las tres primeras indican el valor nominal en ohmnios y la ultima es una tolerancia indicada como porcentaje del valor nominal. Los colores usados y su equivalente son:se leen las dos primeras franjas como dígitos, la tercera es el número de ceros que se agregan o la potencia de 10 por la que hay que multiplicar los dígitos, el valor se lee en ohmnios. Un caso especial es cuando aparece color oro en la tercera franja el factor multiplicador es 0.01 y cuando es color plata el factor multiplicador es 0.1Resistencias en serie:Las resistencias podemos agruparlas de varias formas: en serie y en paralelo o derivación.

Aquí vamos a estudiar la asociación en serie.Al conectar en serie, colocamos una resistencia "a continuación" de la otra, tal y como vemos en la figura:En la figura observamos que la intensidad, I, que circula por ambas resistencias es la misma, mientras que, cada resistencia presenta una diferencia de potencial distinta, que dependerá, según la ley de Ohm, de los valores de cada resistencia.Queremos calcular la resistencia equivalente, es decir, la resistencia que introducida en el circuito en vez de R1 y R2, no modifique los valores de la intensidad. Debemos tener en cuenta que la intensidad no debe sufrir variación y, como la equivalente sustituye a ambas, la diferencia de potencial de la equivalente, debe ser la suma de las diferencias de potencial de R1 y R2.



Resistencias en paralelo:

resistencias podemos agruparlas de varias formas: en serie y en paralelo o derivación. Aquí vamos a estudiar la asociación en paralelo.Al conectar en paralelo, colocamos conectadas por sus extremos a un mismo punto, llamado nodo Queremos calcular la resistencia equivalente, es decir, la resistencia que introducida en el circuito en vez de R1 y R2, no modifique los valores de la intensidad, de forma que la intensidad que pase por la equivalente sea la suma de I1 e I2.

Debemos tener en cuenta que, como la equivalente sustituye a ambas, la diferencia de potencial de la equivalente, debe ser la misma que la de R1 y R2.Luego, I = I1 + I2Teniendo en cuenta lo anterior, podemos aplicar la ley de Ohm para la resistencia equivalente y para cada una de las resistencias individuales:(1) V = I·Re (2) V = I1·R1 (3) V = I2·R2De aquí obtenemos:(1) V/Re = I (2) V/R1 = I1 (3) V/R2 = I2Llegamos, usando la ecuación de arriba a: I = I1 + I2 => V/Re = V/R1 + V/R2 y, sacando factor común obtenemos: V/Re = V(1/R1 + 1/R2), que tras simplificar V, nos permite obtener:1/Re = 1/R1 + 1/R2Es decir, el inverso de la resistencia equivalente a varias resistencias en paralelo, es la suma de los inversos de dichas resistencias



Procedimiento:

1. Tomar resistencias y determinar su valor con el multímetro.R1: 2.4 R2: 10.2 R3: 4.7 R4: 0.47 R5: 98.8

2. Montar el siguiente circuito con resistencias:Para cada uno de los circuitos determinar la resistencia entre a y b.


A.
2.4 10.2 4.7

Solución: 2.4 + 10.2 + 4.7 = 17.3
Solución con multímetro : 20


B.
4.7 0.47 98.8 2.4

Solución: 4.7 + 0.47+ 98.8 + 2.4 = 106.37
Solución con multímetro: 105.6C.1/Req= 1/10.2 + 1/0.47 + 1/98.81/
Req= 2.23/1
Req= 1/2.23´
Req= 0.4D.1/
Req= 1/2.4 + 1/10.2 + 1/0.47 + 1/98.81/
Req= 2.65/1Req= 1/2.65
Req= 0.383.


Calcular analíticamente las resistencias equivalentes ReqAB

En serie: 4 + 5 + 6 = 15En serie: 5 + 3 = 8
En paralelo:1/Req= 1/8 + 1/151/Req= 23/120
Req= 120/23Req= 5.2
En serie: 7 + 5.27 + 10 = 22.27


B.
En paralelo:1/Req= 1/4 + 1/5 + 1/8 + 1/2 + 1/31/
Req= 169/120
Req= 120/169
Req= 0.71
En paralelo:1/Req= 1/9 + 1/9 + 1/91/
Req= 1/3
Req= 3En serie:
Req= 0.71 + 3 + 3 + 5

Laboratorio n° 3

Tema:

Medición de voltaje, amperaje y resistencia en circuitos con corriente continua



Objetivos:

1. Determina las diferencias en las mediciones en las mediciones de voltaje, intensidad y resistencia
2. Establecer diferencias entre circuitos en serie y paralelo en cuanto a v, r,i
3. Determinar la forma correcta de realizar mediciones en c.c



Conceptos básicos:

Multimetro
Circuito en serie
Circuito en paralelo
Batería
Pila
C.a
C.c



Procedimiento:

1. Determine la resistencia de c/u de los bombillos
2. Construya el siguiente circuito
3. Construya el siguiente circuito

VOLTIMETRO

DEFINICION…
Un voltímetro es aquel aparato o dispositivo que se utiliza a fin de medir, de manera directa o indirecta, la diferencia potencial entre dos puntos de un circuito eléctrico.

QUIENES LO UTILIZAN?
Se usan tanto por los especialistas y reparadores de artefactos eléctricos, como por aficionados.

¿COMO ESTAN CONSTITUIDOS?
Los voltímetros, en esencia, están constituidos de un galvanómetro sensible que se conecta en serie a una resistencia extra de mayor valor.

ESTRUCTURA
Poseen unas bobinas con hilo muy fino y de muchas espiras, a fin de que, aún contando con una corriente eléctrica de baja intensidad, el aparato cuente con la fuerza necesaria para mover la aguja.

¿EN PARALELO O EN SERIE?
Para poder realizar la medición de la diferencia potencial, ambos puntos deben encontrarse de forma paralela.

VOLTIMETRO ANALOGO

Dispositivo que mide y presenta el valor medio del voltaje, mediante una aguja que se ubica en el número o la fracción del valor presentado en un panel de indicación.

APLICACIONES

El voltímetro análogo puede utilizarse en:
Tableros eléctricos
Plantas eléctricas Maquinaria industrial

VOLTIMETRO DIGITAL
Este tipo de aparatos cuentan con características de aislamiento bastante considerables, para lo que utilizan circuitos de una gran complejidad, en lo que respecta a su comparación con el voltímetro tradicional.

PRECAUCION
El voltímetro debe contar con una resistencia interna lo más alta que sea posible, de modo que su consumo sea bajo, y así permitir que la medición de la tensión del voltímetro se realice sin errores.

LABORATORIO nº 1


TEMA:
CONCEPTOS BASICOS DE LA ELECTRICIDAD
RESISTENCIAS


OBJETIVO:
Determinar el valor de resistencias, mediante el código de colores y a través del multímetro.


MATERIALES:
· Resistencias
· Multímetro



CONCEPTOS BASICOS:

· MULTIMETRO:

Un multímetro, a veces también denominado polímetro o tester, es un instrumento de medida que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por personal en toda la gama de electrónica y electricidad.

Ley de Ohm
la Ley de Ohm establece que "La intensidad de la corriente eléctrica que circula por muchos tipos de materiales conductores es directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la resistencia del mismo", se puede expresar matemáticamente en la siguiente ecuación:

donde, empleando unidades del Sistema internacional, tenemos que:I = Intensidad en amperios (A)V = Diferencia de potencial en voltios (V)R = Resistencia en ohmios (Ω).Esta ley define una propiedad específica de ciertos materiales por la que se cumple la relación:

cumple la Ley de Ohm sólo si su curva V-I es lineal, esto es si R es independiente de V y de I.Sin embargo, la relación:

RESISTENCIA ELECTRICA:

· Se denomina resistencia eléctrica, R, de una sustancia, a la dificultad o facilidad que encuentra la corriente eléctrica para circular a través de dicha sustancia. Su valor viene dado en ohmios, se designa con la letra griega omega mayúscula, Ω, y se mide con el ohmímetro.

· Esta definición es válida para la corriente continua y para la corriente alterna cuando se trate de elementos resistivos puros, esto es, sin componente inductiva ni capacitiva. De existir estos componentes reactivos, la oposición presentada a la circulación de corriente recibe el nombre de impedancia.Según sea la magnitud de esta oposición, las sustancias se clasifican en conductoras, aislantes y semiconductoras. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nulo.

· MATERIALES DE LAS RESISTENCIAS:

La resistencia de materiales clásica es una disciplina de la ingeniería mecánica y la ingeniería estructural que estudia los sólidos deformables mediante modelos simplificados. La resistencia de un elemento se define como su capacidad para resistir esfuerzos y fuerzas aplicadas sin romperse, adquirir deformaciones permanentes o deteriorarse de algún modo.Un modelo de resistencia de materiales establece una relación entre las fuerza aplicadas, también llamadas cargas o acciones, y los esfuerzos y desplazamientos inducidos por ellas. Típicamente las simplificaciones geométricas y las restricciones impuestas sobre el modo de aplicación de las cargas hacen que el campo de deformaciones y tensiones sean sencillos de calcular.


· CODIGO DE COLORES:

Para caracterizar un resistor hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión o tolerancia. Estos valores se indican normalmente en el encapsulado dependiendo del tipo de éste; para el tipo de huecdokcfhfhewqhrh encapsulado axial, el que se observa en las fotografías, dichos valores van rotulados con un código de franjas de colores.

Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento. Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). De las restantes, la última es el multiplicador y las otras las cifras.

El valor de la resistencia eléctrica se obtiene leyendo las cifras como un número de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en Ohmios (Ω). El coeficiente de temperatura únicamente se aplica en resistencias de alta precisión (tolerancia menor del 1%).

PROCEDIMIENTO:

· Seleccionar 5 resistencias· Con ayuda del multímetro (ubicado en la escala de ohm) y ajustado a cada medición, medir el valor de cada resistencia.

· Calcular el valor de la resistencia mediante el código de colores

RESULTADOS:

RESISTENCIAS 1.

1° DIGITO: CAFÉ (1) 1
2° DIGITO: VERDE (5) 5
MULTIPLICADOR: AMARILLO (4) x10^4
TOLERANCIA: ORO 5%

15 x 104 = 150000

150000 +/- 5%=7500

150000+7500=757500

150000-7500=142500

Resistencia de 150000 Ω. Es una resistencia que puede estar entre 142500 Ω y 157500 Ω.

Resistencia 2

1° DIGITO: rojo (2) 2

2° DIGITO: rojo (5) 2

MULTIPLICADOR: café (4) x10^1

TOLERANCIA: oro 5%

22 x101 = 220
220 +/- 5% =11
220+11 = 231
220-11 = 209

Resistencia de 220 Ω. Es una resistencia que puede estar entre 209 Ω y 231 Ω.


Resistencia 3

1° DIGITO: verde (5) 5
2° DIGITO: azul (6) 6
MULTIPLICADOR: amarillo (4) x10^4
TOLERANCIA: oro 5%

56 x 104 = 560000

560000 +/- 5%= 2800

560000 ­+ 2800 = 562800

560000 – 2800 =557200

Resistencia de 5600 Ω. Es una resistencia que puede estar entre 557200 Ω y 562800.

Resistencia 4

1° DIGITO: café (1) 1

2° DIGITO: rojo (2) 2

MULTIPLICADOR: café (1) x 10^1

TOLERANCIA: oro 5%

12 x 101 = 120

120 +/- 5% =6

120+ 6 =126

120- 6 =114

Resistencia de 120 Ω. Es una resistencia que puede estar entre 114 Ω y 126 Ω.

Resistencia 5

1° DIGITO: café (1) 1

2° DIGITO: negro (0) 0

MULTIPLICADOR: amarilló (4) x 10^4

TOLERANCIA: oró 5%

10 x 104 =100000

100000 +/- 5% = 5000

100000+5 000=105000

100000-5000=95000

Resistencia de 100000Ω.Es una resistencia que puede estar entre 95000 Ω y 105000 Ω.
